Description

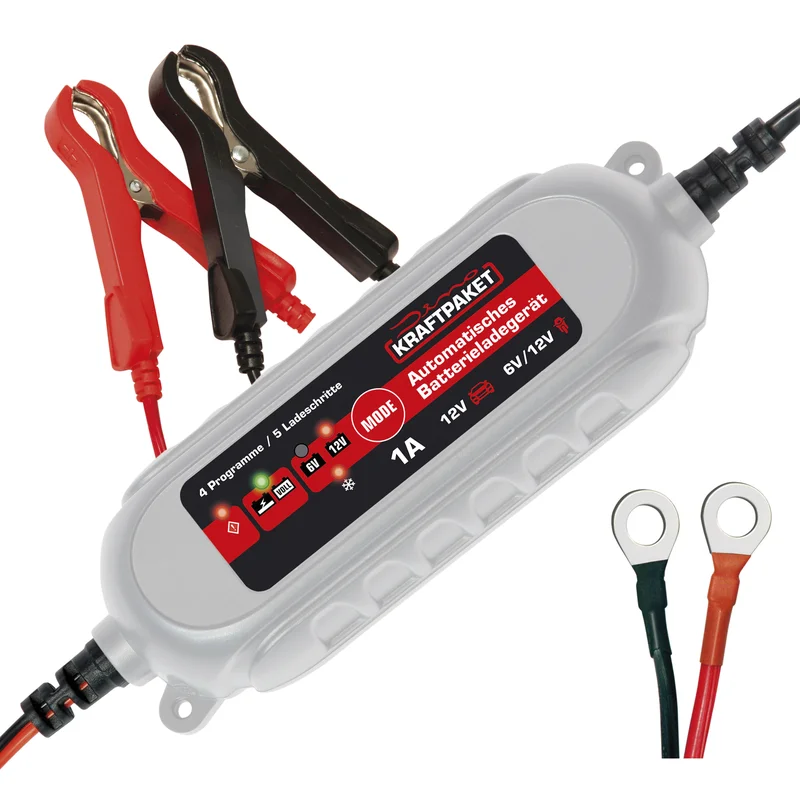

Batterieladegerät 6V/12V · 1A mit Polklemmen Ringösenkabel

---

Ein Ladegerät speziell für kleine Batterien (1.2Ah-30Ah)

Vollautomatisches 5-Schritt Batterieladegerät mit 1A Ladestrom.

Das KFZ-Batterie-Ladegerät ist ein 5-Schritt Autobatterie-Ladegerät, das zum Laden und Erhaltungsladen von 6V oder 12V Blei-Säure-Batterien (Batterien) mit flüssigem Elektrolyt (WET), wartungsfreien Blei-Säure-Batterien (MF), Gel-Elektrolyt (GEL), Elektrolyt absorbierende Matten (AGM) oder einige EFB-Batterien geeignet ist.

Die gewünschte Ladespannung auswählen (6V oder 12V) und das mikroprozessorgesteuerte Ladegerät erledigt alles vollautomatisch bis zum Abschluss des Ladezyklus und zur Erhaltungsladung voller Batterien. Das deutschsprachige Display ist leicht verständlich und komfortabel zu bedienen.

Die Memoryfunktion führt den Ladevorgang auch nach Stromunterbrechungen fort, ohne von vorne beginnen zu müssen.

Vier Ladeprogramme stehen zur Auswahl. Die vollautomatische Batterieladung erfolgt in 5 Ladeschritten.

Moderne Sicherheitstechnik mit Verpolungsschutz, Überhitzungsschutz, Überlastschutz und Kurzschluss-Schutz schützt Sie und das Gerät vor fehlerhafter Bedienung.

Ein Kabel mit Zangen ist fest an dem strahlwassergeschützten und staubdichten Gerät (Schutzklasse IP65) montiert.

Zwei Kabel mit Schnellverbindern und Komfortsteckern (Dauerladekabel mit Ringösen für die Festmontage Ladekabel mit Zangen) liegen dem strahlwassergeschützten und staubdichten Gerät bei (Schutzklasse IP65).

---

Geeignet für die Dauerladung

Für die Dauerladung werden die Ringösenkabel fest an der zu ladenden Fahrzeugbatterie montiert.

Über einen Schnellverbindungsstecker wird das KFZ Batterieladegerät mit dem Ringösenkabel verbunden.

Das ist sehr praktisch , da die Ringösenkabel dauerhaft an der Batterie bleiben können.

---

Dauerlade-Funktion/SAE-Stecker

Dauerlade-Funktion:

Über einen SAE-Stecker können das Ringösenkabel für die Festmontage oder das Zangenkabel verbunden werden.

SAE-Stecker:

Der SAE-Stecker ist kompatibel mit Harley-Davidson 12 V-Batterie-Ladekabeln mit SAE-Adaptern.

---

Memory-Funktion

Der Mikroprozessor im Ladegerät verfügt über eine Memoryfunktion. Sollte die 230V-Versorgung während des Ladevorgangs unterbrochen werden, so speichert das Gerät das vorher gewählte Ladeprogramm.

Nach erneuter Netzstromversorgung startet das Gerät selbstständig und lädt im zuletzt gewählten Programm weiter.

---

4 Programme

PROGRAMM 1: 6V (7.2V/1A)

Geeignet für 6V-Batterien mit einer Kapazität zwischen 1,2 Ah und 30 Ah im Normalzustand. Ladeprogramm für WET-, MF-, EFB-Batterien und die meisten GEL-Batterien.

PROGRAMM 2: 6V (7.4V/1A)

Geeignet für 6V-Batterien mit einer Kapazität zwischen 1,2 Ah und 30 Ah bei kalten Bedingungen (ab 10°C und kälter). Dieses Ladeprogramm ist auch für viele AGM- und manche EFB-Batterien ausgelegt.

PROGRAMM 3: 12V (14.4V/1A)

Geeignet für 12V-Batterien mit einer Kapazität zwischen 1,2 Ah und 30 Ah im Normalzustand. Ladeprogramm für WET-, MF-, EFB-Batterien und die meisten GEL-Batterien.

PROGRAMM 4: 12V (14.7V/1A)

Geeignet für 12V-Batterien mit einer Kapazität zwischen 1,2Ah und 30Ah im kalten Zustand (ab 10°C und kälter). Dieses Ladeprogramm ist auch für viele AGM- und manche EFB-Batterien ausgelegt.

---

5 Ladeschritte

Schritt 1: INITIALISIERUNG

Überprüft den Zustand der Batterie, um den Ladevorgang zu bestimmen. Wenn die Batterie tiefenentladen ist, wird die Impulsladung eingeleitet, um die Batterie aufzufrischen.

Schritt 2: IMPULSLADUNG

Erzielung des Wiederherstellungsprozesses tiefentladener oder sulfatierter Batterien durch schwachen pulsierenden Strom. Dieser Ladestritt läuft automatisch ab, wenn die Spannung unter 5,3V liegt. Er sorgt mit dem Aufbrechen der Sulfatierung der Batteriezellen für eine Wiederbelebung/Refresh bereits vorgeschädigter Batterien so, dass eine Gebrauchstüchtigkeit wiederhergestellt wird.

Schritt 3: KONSTANTSTROM-LADUNG

Lädt bis zu 85% die Batterie. Die Batterie wird mit maximalem Ladestrom geladen.

Schritt 4: KONSTANTSPANNUNGS-LADUNG

Erhöht den Ladezustand bei maximaler Ladespannung auf 95%, indem der Strom allmählich verringert wird, was die Gasentwicklung der Batterie reduziert und die Lebensdauer der Batterie verlängert.

Schritt 5: ERHALTUNGSLADUNG WARTUNG

Beendet für den 12V-Modus den Ladevorgang und hält die Batterie mit einer konstanten Ladespannung auf der maximalen Kapazität, ohne dass die Gefahr einer Überladung besteht. Überwacht im 6V-Modus den Batteriezustand. Wenn die Batteriespannung unter den Schwellenwert fällt, startet das Ladegerät den Ladevorgang erneut, wodurch der volle Ladezustand der Batterie effektiv und ohne Gefahr einer Überladung sichergestellt wird.

---

Technische Daten

Spezifikation: bei 12 V: 1 A (+/-10%) / 6 V: 1 A (+/- 10%), mikroprozessorgesteuert

Spannungsversorgung: 230V, 50Hz

Ladespannung: Normal: 14,4 V (12 V) / 7,2 V (6 V) / AGM 14,7 V (12 V) / 7,4 V (6 V)

Min. Batteriespannung: 1,9V ± 0,5 V

Typ Ladegerät: 5 Ladeschritte, automatischer Ladezyklus

Umgebungstemperatur: -10 – +40 °C

Batterietyp: V/12 V Blei-Säure, WET, MF, GEL, AGM, stop+go

Empf. Batteriekapazität: 1.2 – 30 Ah

Schutzklasse: IP65, strahlwassergeschützt

Absicherung: Verpolungs-, Thermo- und Überlastschutz, Zeitsteuerung

Art.-Nr.: 136315

Kabellängen:

Ladekabel mit Zangen: ca. 1,5 Meter

Ladekabel mit Ringösen (M8): ca. 1,5 Meter

Netzkabel: ca. 1,5 Meter

Die Entfernung zwischen Steckdose Fahrzeugbatterie sollte maximal drei Meter betragen.

---

Lieferumfang

1 x Batterieladegerät (Schutzklasse IP65)

1 x Ladekabel mit Batterieklemmen (Zangen) mit Schnellverbindestecker

1 x Ladekabel für Festmontage mit Ringösen (M8) und Schnellverbindestecker

1 x bebilderte Gebrauchsanweisung
